DEEneo-ISC-IP68 (Inline Signal Conditioner)

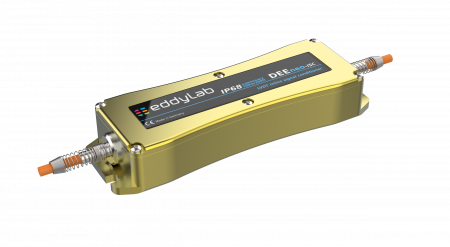

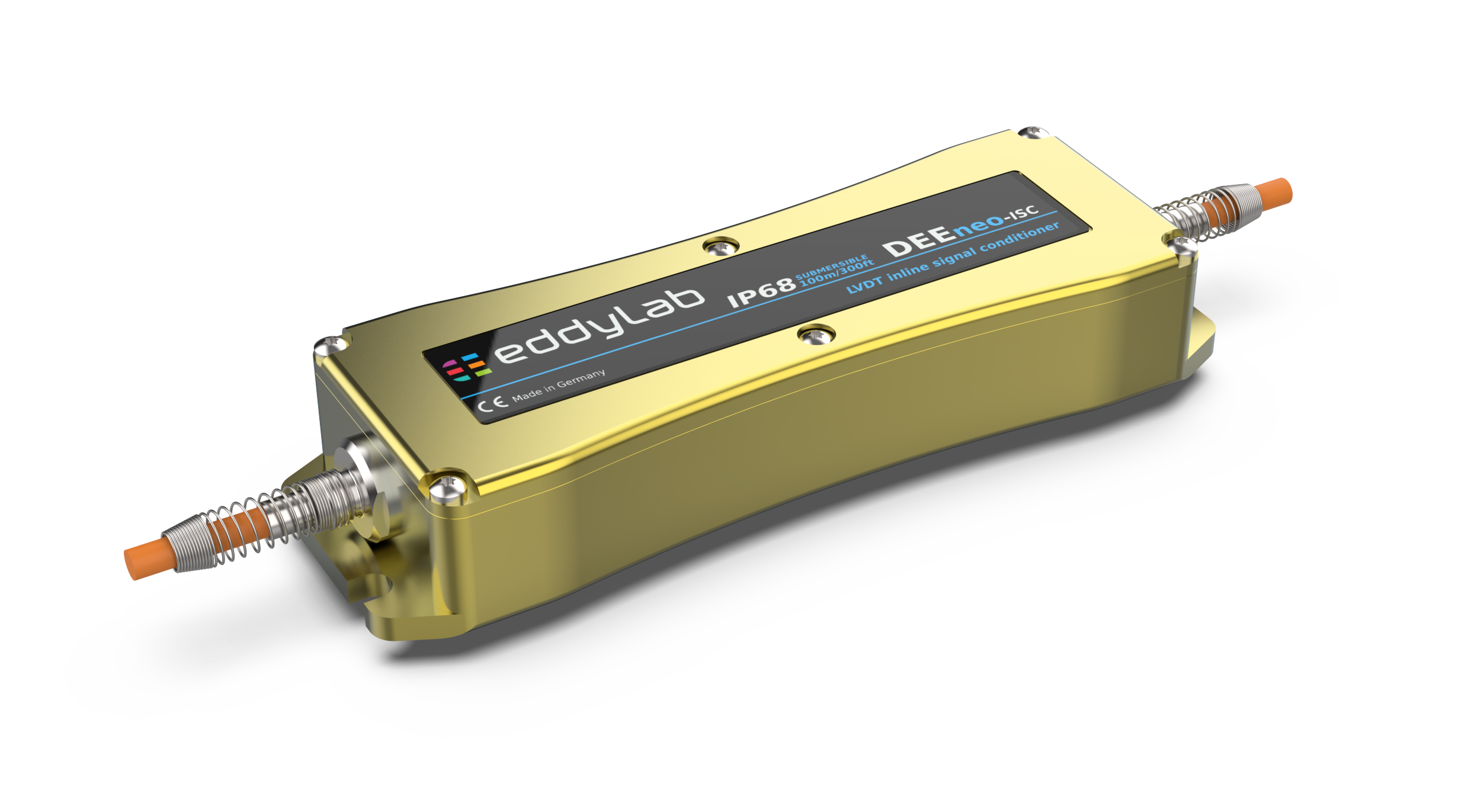

Die neue Kabelelektronik DEEneo-ISC-IP68 (Inline Signal Conditioner) ist eine ins Sensoranschlusskabel integrierte Auswerteelektronik für induktive Sensoren von eddylab GmbH. Der neue Inline Signal Conditioner ist nach Schutzart IP68 ausgeführt und eignet sich ideal zur zuverlässigen Verarbeitung von LVDT-Sensorsignalen in feuchten, nassen oder druckbeaufschlagten Anwendungen – ob unter Wasser, im Außenbereich oder gar in maritimer Umgebung.

Key Facts

• Der Inline Trägerfrequenz-Messverstärker DEEneo-ISC-IP68 wurde entwickelt für den Betrieb von induktiven Sensoren nach dem LVDT-Prinzip (Vollbrücke) und wird in das Sensoranschlusskabel integriert. Die Elektronik übernimmt die Sensorversorgung und wandelt das Sensorsignal mit Hilfe eines Mikrocontrollers in ein normiertes, analoges Ausgangsignal.
• Gefrästes, eloxiertes Aluminiumgehäuse,  Schutzklasse IP68, abgedichtet bis 10 bar, für Tauchtiefen bis zu 100 Meter  geeignet
• Kompatibel mit einer Vielzahl von  induktiven Sensoren (LVDT)
• Der Betrieb aller handelsüblichen LVDT-Sensoren ist ebenfalls möglich. Bitte kontaktieren Sie eddylab für den Anschluss von Sensoren anderer Hersteller unter: sales@eddylab.de.
• Für eine optimale Performance der Messkette lassen sich Frequenz und Amplitude mit Hilfe der Konfigurationssoftware eddySETUP einstellen. Ein Drucktaster (SET-Button) dient zur Basiskonfiguration sowie dem Setzen der Messbereichsgrenzen – ein komfortables und schnelles Anpassen an die Kundenanwendung wird dadurch ermöglicht.
• Sofern möglich, kalibriert eddylab Sensor und Elektronik als Messkette. Für höchste Anforderungen an die Genauigkeit kann die Sensorkennlinie linearisiert werden.

Technische Daten: DEEneo-ISC-IP68

Features:

• Versorgung: 9…36 VDC
• Ausgangssignal:  Wählbar 0...20 mA, 4...20 mA, ±20 mA (Last < 500 Ohm), 0...5 V, ± 5 V; 0...10 V, ± 10 V (Last > 150 Ohm)
• Signalverarbeitung: digital durch Microprozessor
• Auflösung: 16 bit
• Stromaufnahme: 70 mA bei 24 VDC,
  130 mA bei 12 VDC
• Sensorversorgung: Standard/ 3V / 3,3 kHz, softwareseitig konfigurierbar
• Kabelbrucherkennung: Ja
• Signalabgleich per SET-Button
• Linearisierung Sensorkennlinie optional möglich

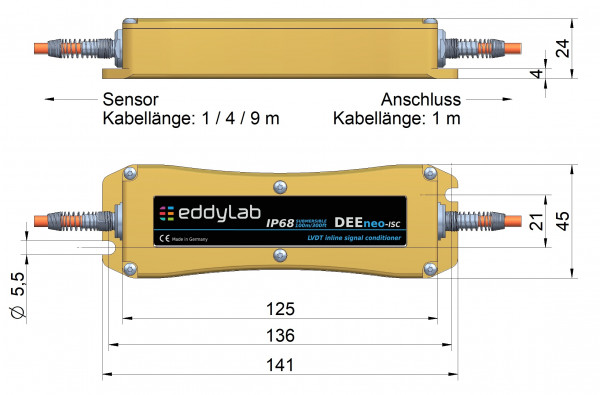

Technische Zeichnung DEEneo-ISC-IP68
